1．目 的　　

       为实施对隧道工程的施工安全及稳定性监控，准确及时地记录和掌握结构情况，确保隧道能在

施工和运营期间正常和稳定。根据监测要求，独立开发一套高效、灵活、经济且技术先进的隧道结

构在线自动监测系统。


2．系统组成　　

       隧道工程远程监测系统主要由隧道测量传感器、数据采集与传输系统、数据存储与处理系统三

部分组成。


2.1 传感器　

        按隧道工程监测参数要求，可配备电阻式、电感式、振弦式等高精度传感器，用于监测隧道工

程的应力、应变、位移、渗压、温度等参数，并根据项目的需要可以将Leica全站仪、水准仪接入本

系统中，对隧道工程的施工和运营状况进行实时远程监控。


2.2数据采集与传输系统


2.2.1数据采集系统　

        采用澳大利亚dataTaker 公司生产的DT515型岩土智能可编程数据采集器及其扩展模块。单台

DT515采集器可连接2个CEM扩展模块，每个扩展模块也具有个10到30个模拟通道和多个数字通

道；多个DT515采集器之间还可以用RS485串行通讯接口组网连接，最多可组网32台采集器。


2.2.2数据传输系统

       数据采集器的输出数据通过IR-1801型串口－以太网接口转换器，完成RS-232/422/485到

TCP/IP之间的数据转换，通过本地以太网便可传输到主机数据存储与处理系统，使系统经由

Internet进行简便且快速的远程管理，为监测提供了可靠稳定的操作平台。


2.3 数据存储与处理系统

      采用具有奔腾4处理器及WindowsXP操作系统的主机，主机安装在具有网络系统的管理大楼或

场所内，通过以太网对采集器传送来的数据进行分析、处理，对隧道工程的参数进行实时监测。应

用软件可使用VB/VC开发软件或专用的组态软件。

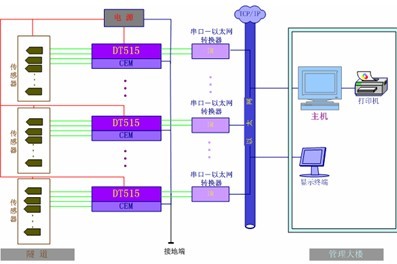

2.4 系统结构总图

3．系统功能


3.1 系统基本功能　　

       本监测系统的设计方针是专为隧道工程监测提供最优惠的解决方案，其基本实现功能有：　　

1）可实时远程监测隧道工程的各测试参数，可根据需要设定测点数据，对原始数据可进行滤波、
      计算。　　

2）监测数据以曲线图形式实时显示，并可进行历史数据查询。　　

3）直接生成TXT、EXCEL等文件。　　

4）打印监测数据。

3.2 系统扩展功能　　

       主要的扩展功能有：　

1）数据能够以各种数据库形式保存并可进行历史数据查询，还可以直接生成EXCEL或其他形式
      报表。

2）操作界面清晰直观，工具条与按钮操作。显示界面可分为主界面和各子界面，各界面间切换
      灵活。　　

3）数据可以各种图形方式显示，包括时间历程曲线图、X/Y坐标图、模拟图、直方图等形式。　　

4）具有数据越限报警功能，现场即时上传报警信息时，主机会出现明显的报警画面和报警信息，
      同时还可提供各种声光报警等多媒体提示。　　

5）能对系统中的每一用户进行口令和操作权限的管理，能对不同的用户分配不同的系统访问、
      操作权限级别，保障运行系统的安全性。　

6）实现对系统信息打印的管理功能，提供实时打印、定时打印、随机打印功能。支持对图形、
      报表、曲线、报警信息、各种统计计算结果等的打印。　　

7）在线编辑、维护、修改、扩展功能。系统硬件和软件都满足开放性标准的要求，满足今后系
      统在硬件节点的增加、数据库容量的扩充、系统软件功能的增强等方面的要求。

4．可选择方案　　

      对于隧道工程监测，针对不同的规模、不同的编程环境要求，本公司可提供以下多种软件方
案供选择，以适应不同要求、不同环境的需求。
