1.概述
目前，我国尾矿库数量多、分布广，大部分尾矿库的管理采用人工观测,不仅观测精度受人员的
经验和天气等自然因素的限制，不能进行全日实时的预警，而且，资料数据整理分析往往滞后于生
产运行，影响安全生产。
通过对尾矿库进行自动化的安全监测，分析坝体的结构健康状态，及时发现不正常现象并提出
警示，评估结构的可靠性，为尾矿库的管理与维护等提供数据依据。
2.监测项目
主要的监测项目有以下几项：
1) 坝体浸润线及渗流监测，主要针对浸润线监测点的孔隙水压，坝体渗流压力。
2) 坝体变形监测，包括坝体内部变形和表面变形。（测斜仪和沉降仪）
3）水文参数监测，包括库水位及土壤含水量监测。
4）气象参数监测，包括降雨量、气压、温湿度等。
根据实际情况，还可以增加必要的监测项目。
3.监测系统的组成

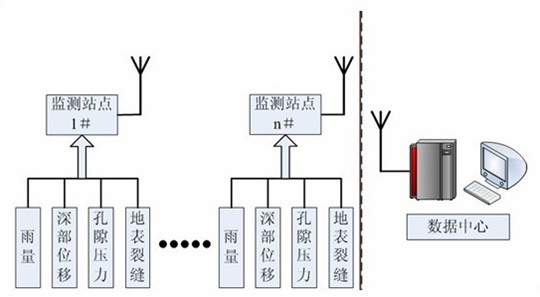

尾矿库安全监测系统主要由现场信号监测仪器设备、远程监测单元、监测中心数据处理与分析
三部分构成。技术构架图如下所示：
3.1 现场信号监测仪器设备
现场监测仪器设备按监测项目参数的性质主要有以下几点：
1) 坝体浸润线及渗流测量传感器，可采用孔隙水压力计。
2) 坝体内部变形测量传感器，可采用固定式测斜仪。坝体或地表变形位移测量，可采用水准
仪位移监测系统。
3) 库水位测量传感器，可采用适于水位量程的水位计。
4）对于气象测量，降水量的测量可采用雨量计和气压计。
3.2监测仪器设备技术指标

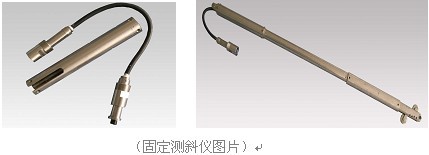

测斜仪
1）测量范围：测孔倾斜度－30°～＋ 30°；
2）分辨率：8〞；
3）线性度：0.05%FS；
4）温度系数：0.001%FS/℃；
5）测头尺寸：Φ32mm；
6）连接杆：Φ38mm。
环境条件指标：
1）工作温度：－10℃ ~ ＋50℃；
2）探头耐水压：0.8MPa (可在水下80米工作)。

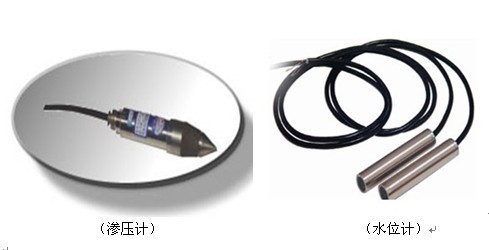

渗压计
规格：0.1～2.0Mpa
外型尺寸：ø64*230mm；
ø60*250mm；
ø54*150mm
非线性≤1.5%F.S
重复性≤0.5%F.S
分辨率≤0.2%F.S
满量程输出≥450HZ
温度漂移≤0.1%F.S/℃(三个月)
温度范围-10～+60℃
绝缘电阻≥500MΩ

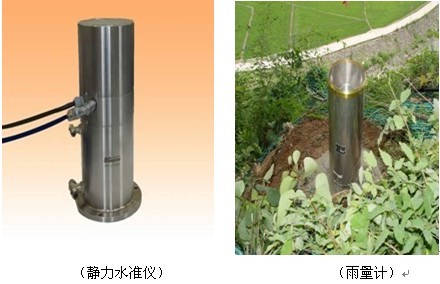

静力水准仪
标准量程 ：50mm
精 度： ±0.1mm
分 辨 率 ：0.01mm
电学漂移 ：无
输出接口 ：RS485/4～20mA（可选）
环境温度 ：-15～+65℃
环境湿度 ：100％RH
供电电压 ：100～220VAC，50/60 Hz
系统功耗： 4W
外形尺寸： φ175×290mm
整机重量： 约4kg
雨量计
承雨口径：φ160mm
测量范围：≤4mm/min
分 辨 力：0. 2mm
误 差：±4%
重 量：约3千克
输出信号：脉冲输出，0.2mm/脉冲（单干簧管通断，4PLUS/MM抗干扰电阻100欧及电容0.01微
法）
工作环境温度：0～80℃
气压计
测量参数：大气压力
单 位：mbar
测量范围：500～1100mbar（即50～ 110Kpa）
工作环境：-20 ～85℃
测量精度：15位
供 电：5V～12V
输出信号：0～2.0V DC
水位计
规格：0.1～2.0Mpa
外型尺寸： ø64*230mm；
ø60*250mm；
ø54*150mm
非线性≤1.5%F.S
重复性≤0.5%F.S
分辨率≤0.2%F.S
满量程输出≥450HZ
温度漂移≤0.1%F.S/℃(三个月)
温度范围-10～+60℃
绝缘电阻≥500MΩ

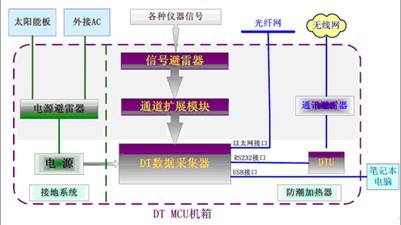

远程监测单元的工作、结构示意图如下：
3.3.数据采集器
3.4电源系统
3.5密封保护机箱
4. 监测中心数据处理与分析系统

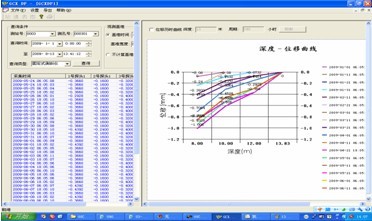

坝体内部变形监测

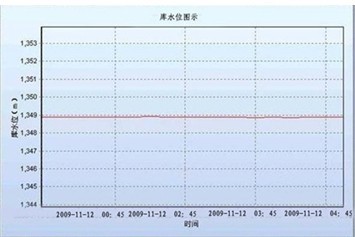

库水位监测
降雨量监测
5. 尾矿库安全监测系统的先进性分析
高的稳定性。
